چاپ تامپو یکی از روشهای پرکاربرد برای انتقال لوگو، نوشته و طرحهای ظریف روی قطعات کوچک، منحنی یا ناهموار است. این روش در صنایع مختلفی مانند لوازم خانگی، قطعات خودرو، محصولات تبلیغاتی، تجهیزات پزشکی، اسباببازی و قطعات الکترونیکی استفاده میشود.
نقل قول از ویراچاپ:

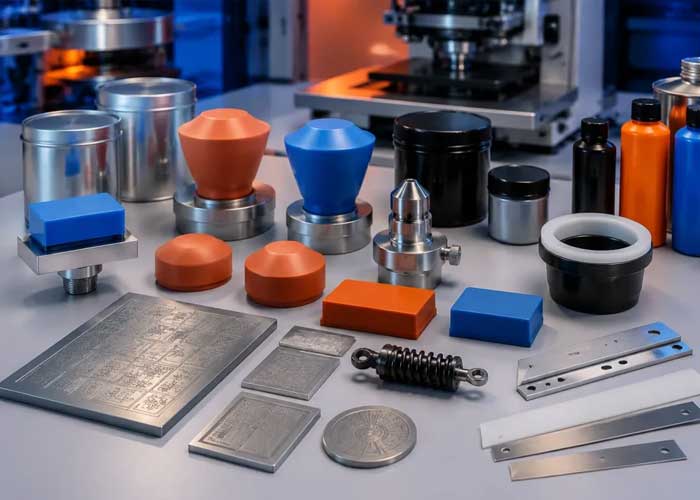

به طور خلاصه باید گفت: چاپ تامپو یکی از دقیقترین روشهای چاپ صنعتی برای انتقال طرح روی سطوح منحنی، گود، برجسته و قطعات با هندسهٔ پیچیده است که به کمک پد سیلیکونی و کلیشه اجرا میشود. کیفیت نهایی و دوام این فرآیند بر روی قطعات پلاستیکی، فلزی یا شیشهای، وابستگی مستقیمی به انتخاب مهندسیشده و استاندارد ملزومات چاپ تامپو نظیر مرکب، هاردنر، رینگ سرامیکی و پد دارد. هماهنگی دقیق این اجزا با تنظیمات دستگاه، چسبندگی پایدار، وضوح میکرونی و تکرارپذیری بینقص را در تیراژهای صنعتی تضمین میکند.
۱. پد سیلیکونی تامپو؛ واسطه انتقال طرح
پد سیلیکونی مهمترین بخش در فرایند چاپ تامپو است. این قطعه، مرکب را از داخل شیارهای کلیشه برمیدارد و سپس آن را روی سطح قطعه منتقل میکند.
پدها از سیلیکون ساخته میشوند و بهدلیل انعطافپذیری مناسب، میتوانند با سطحهای صاف، منحنی، زاویهدار یا دارای فرورفتگی تا حدی منطبق شوند. به همین دلیل، چاپ تامپو برای محصولاتی مانند دکمه، درپوش، قطعات پلاستیکی، بدنه خودکار و کلیدهای الکترونیکی کاربرد زیادی دارد.
پدهای تامپو در شکلهای مختلفی مانند مخروطی، گرد، مستطیلی و استوانهای تولید میشوند. انتخاب شکل و سختی پد باید متناسب با طرح و فرم قطعه باشد:
- پد نرمتر: مناسب سطوح منحنی، ظریف یا ناهموار
- پد سختتر: مناسب طرحهای دقیقتر و سطوح نسبتاً صاف
- پد نوکتیز یا مخروطی: مناسب چاپ جزئیات و نقاط کوچک
- پد پهن: مناسب طرحهای بزرگتر و یکنواخت
اگر پد درست انتخاب نشود، ممکن است بخشی از طرح ناقص منتقل شود، لبهها کیفیت کافی نداشته باشند یا تصویر چاپی دچار کشیدگی شود.

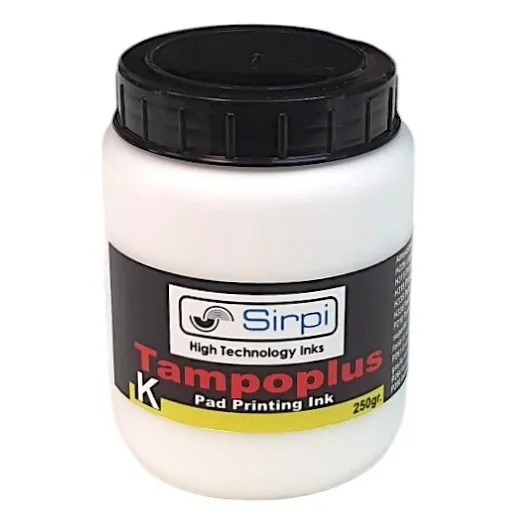

۲. مرکب و هاردنر؛ عامل چسبندگی و دوام چاپ
مرکب چاپ تامپو با جوهرهای معمولی تفاوت دارد. این مرکبها باید در مدتزمان کوتاه، قابلیت انتقال از کلیشه به پد و از پد به قطعه را داشته باشند؛ سپس روی سطح محصول خشک شوند و مقاومت کافی ایجاد کنند.
مرکبهای تامپو معمولاً در دو گروه قرار میگیرند:
مرکب تکجزئی: این نوع مرکب عمدتاً با تبخیر حلال خشک میشود و برای برخی متریالها و کاربردهای سادهتر مناسب است. استفاده از آن معمولاً آسانتر است، اما میزان مقاومت نهایی چاپ به جنس قطعه و شرایط استفاده بستگی دارد.
مرکب دوجزئی: در این نوع مرکب، هاردنر به جوهر اضافه میشود تا چسبندگی و مقاومت چاپ افزایش پیدا کند. مرکبهای دوجزئی معمولاً برای چاپ روی سطوحی مانند فلز، شیشه، پلاستیکهای سخت و قطعاتی که در معرض سایش، مواد شوینده یا رطوبت قرار دارند، انتخاب مناسبتری هستند.
نکته مهم این است که نسبت ترکیب مرکب و هاردنر باید دقیقاً مطابق توصیه تولیدکننده باشد. استفاده بیشازحد یا کمتر از حد هاردنر میتواند باعث خشکنشدن مناسب رنگ، شکنندگی چاپ یا کاهش چسبندگی آن شود.

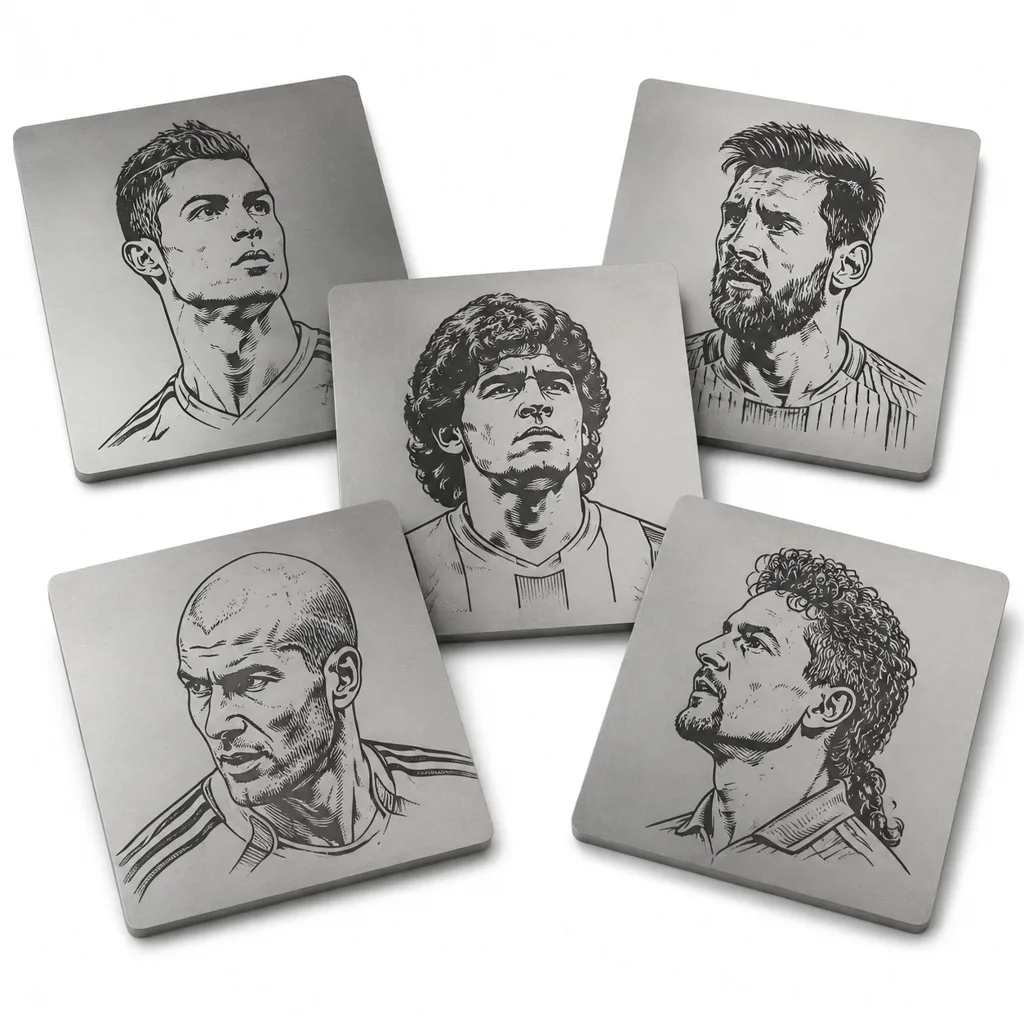

۳. کلیشه تامپو؛ محل قرارگیری طرح
کلیشه یا پلیت چاپ، صفحهای است که طرح موردنظر روی آن حک میشود. شیارهای ایجادشده روی کلیشه، مرکب را در خود نگه میدارند تا پد سیلیکونی بتواند طرح را از آن بردارد.
کیفیت کلیشه تأثیر مستقیمی بر وضوح چاپ دارد. اگر عمق یا جزئیات طرح روی کلیشه مناسب نباشد، ممکن است چاپ نهایی کمرنگ، بیشازحد پررنگ یا ناقص شود.
کلیشههای تامپو معمولاً در دو نوع اصلی تولید میشوند:
- کلیشه فتوپلیمری: کلیشه فتوپلیمری برای تیراژهای پایین تا متوسط مناسب است. این نوع کلیشه هزینه اولیه کمتری دارد و برای نمونهسازی، سفارشهای محدود یا طرحهایی که زیاد تغییر میکنند، انتخاب کاربردیتری محسوب میشود.
- کلیشه فولادی: کلیشههای فولادی دوام بیشتری دارند و برای تولیدات پرتعداد و صنعتی مناسباند. این کلیشهها میتوانند جزئیات دقیقتری را حفظ کنند و در صورت نگهداری درست، مدت طولانیتری قابلاستفاده باشند.
در طرحهای توپر، استفاده از ترام یا بافت ریز در طراحی کلیشه اهمیت دارد. این کار به کنترل بهتر مرکب کمک میکند و احتمال پخششدن رنگ یا ایجاد لکه در چاپ را کاهش میدهد.
۴. کاپ مرکب و رینگ؛ کنترل مرکب در سیستم بسته
کاپ مرکب در دستگاههای چاپ تامپو با سیستم بسته استفاده میشود. این قطعه مانند یک مخزن کوچک روی کلیشه حرکت میکند و همزمان دو وظیفه دارد: مرکب را در خود نگه میدارد و رنگ اضافه را از سطح کلیشه پاک میکند.
در بخش زیرین کاپ، یک رینگ یا حلقه مخصوص قرار دارد که هنگام حرکت روی کلیشه، جوهر اضافی را جمع میکند تا مرکب فقط در شیارهای طرح باقی بماند.
استفاده از سیستم کاپ بسته چند مزیت مهم دارد:
- کاهش تبخیر حلال مرکب
- پایداری بیشتر غلظت و ویسکوزیته جوهر
- کاهش انتشار بو و بخار حلال در محیط کار
- مصرف بهینهتر مرکب
- تمیزترماندن محیط دستگاه
رینگهای کاپ معمولاً از مواد مقاوم مانند سرامیک یا آلیاژهای سخت ساخته میشوند. سالمبودن لبه رینگ اهمیت زیادی دارد؛ زیرا رینگ آسیبدیده میتواند باعث باقیماندن جوهر روی کلیشه، ایجاد هاله در چاپ یا افت کیفیت طرح شود.

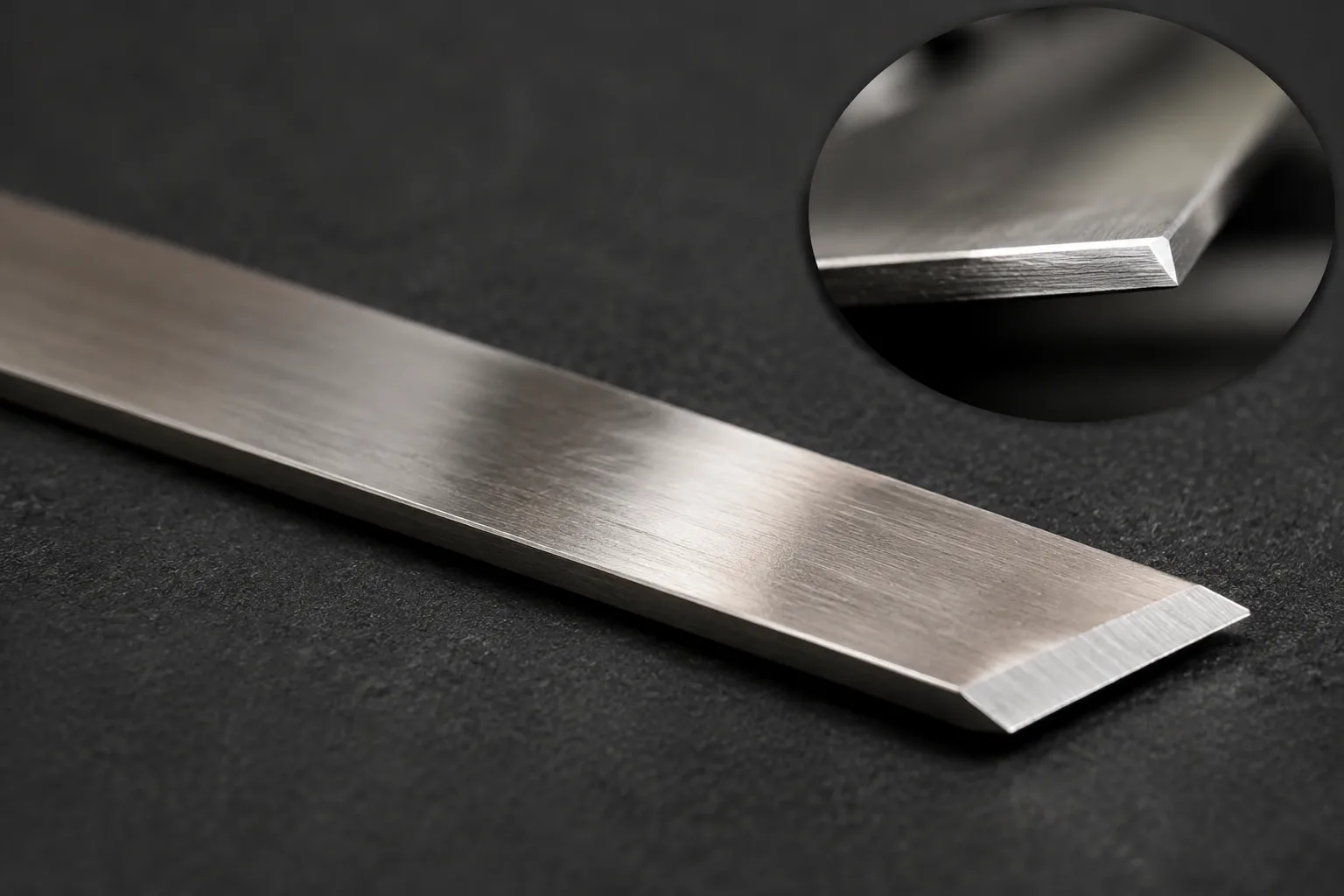

۵. تیغه و تیغهگیر؛ پاککردن مرکب اضافی از کلیشه
در دستگاههای تامپو با سیستم باز، بهجای کاپ مرکب از تیغه داکتر استفاده میشود. ابتدا جوهر روی کلیشه پخش میشود و سپس تیغه، رنگ اضافی را از سطح صاف کلیشه برمیدارد. به این ترتیب، مرکب فقط در قسمتهای حکشده طرح باقی میماند. تیغهها معمولاً از فولاد فنری یا استیل ساخته میشوند و باید لبهای صاف و یکنواخت داشته باشند. زاویه، فشار و کیفیت لبه تیغه بر عملکرد آن تأثیر میگذارد.
اگر تیغه بهدرستی تنظیم نشده باشد، ممکن است با این مشکلات روبهرو شوید:
- باقیماندن جوهر اضافه روی کلیشه
- ایجاد هاله یا لکه در اطراف طرح
- کمرنگشدن چاپ
- آسیبدیدن سطح کلیشه
- مصرف بیشازحد مرکب
۶. پدگیر؛ تثبیت و تنظیم موقعیت پد
پدگیر قطعهای است که پد سیلیکونی را به بخش متحرک دستگاه متصل میکند. شاید این قطعه ساده به نظر برسد، اما نقش مهمی در تکرارپذیری چاپ دارد. پدگیر باید پد را بدون لرزش و لقی نگه دارد و امکان تنظیم دقیق موقعیت آن را فراهم کند. در بسیاری از دستگاهها میتوان موقعیت پد را از نظر ارتفاع، راستای افقی و زاویه قرارگیری تنظیم کرد. تنظیم درست پدگیر کمک میکند پد دقیقاً در محل مناسب روی کلیشه و سپس روی قطعه فرود بیاید. این موضوع بهویژه در چاپهای چندرنگ یا طرحهای دارای جزئیات ظریف اهمیت زیادی دارد.
۷. ضربهگیر دستگاه تامپو؛ کاهش لرزش و افزایش دقت
در دستگاههای نیمهاتوماتیک و اتوماتیک، هد چاپ و بخشهای متحرک با سرعت مشخصی حرکت میکنند. ضربهگیر وظیفه دارد حرکت دستگاه را در انتهای مسیر کنترل کند تا توقف ناگهانی باعث لرزش، ضربه یا جابهجایی قطعه نشود.
عملکرد مناسب ضربهگیر میتواند به موارد زیر کمک کند:
- کاهش لرزش پد و قطعه
- جلوگیری از ایجاد سایه یا دوبلشدن طرح
- افزایش طول عمر قطعات متحرک دستگاه
- حفظ کیفیت چاپ در سرعتهای بالاتر
- کاهش دفرمهشدن لبههای طرح
اگر دستگاه هنگام چاپ صدای ضربه غیرعادی دارد یا پد پس از حرکت دچار لرزش میشود، بررسی ضربهگیرها و تنظیمات مکانیکی دستگاه ضروری است.
۸. دستگاه چربی گیر
بعضی قطعات، بهویژه پلاستیکهایی مانند پلیپروپیلن (PP) و پلیاتیلن (PE)، سطحی دارند که مرکب بهخوبی روی آن نمیچسبد. در چنین شرایطی، حتی اگر کیفیت چاپ اولیه مناسب باشد، ممکن است طرح پس از مدتی با خراش، شستوشو یا تماس دست پاک شود.
برای رفع این مشکل، از روشهای آمادهسازی سطح استفاده میشود. این فرایند انرژی سطح قطعه را افزایش میدهد و شرایط بهتری برای چسبیدن مرکب فراهم میکند.
رایجترین روشها عبارتاند از:
- چربیگیری: حذف گردوغبار، روغن، مواد قالبگیری و آلودگیهای سطحی
- شعلهزنی: عبور کنترلشده قطعه از مقابل شعله برای فعالسازی سطح
- کرونا: استفاده از تخلیه الکتریکی برای بهبود قابلیت چاپ روی برخی پلیمرها
- پلاسما: روشی دقیقتر برای فعالسازی سطح قطعات حساس یا خاص
9. خشککن و تجهیزات تثبیت مرکب
مرکب تامپو ممکن است در چند ثانیه از نظر ظاهری خشک به نظر برسد، اما برای رسیدن به مقاومت واقعی در برابر سایش، خراش یا مواد شوینده، به زمان و شرایط مناسب برای خشکشدن یا پخت نیاز دارد.
برای این مرحله از تجهیزات مختلفی استفاده میشود:
- خشککن هوای گرم: این دستگاهها با گردش هوای گرم، تبخیر حلال را سریعتر میکنند و برای بسیاری از مرکبهای رایج کاربرد دارند.
- خشککن مادون قرمز: سیستمهای IR با انتقال حرارت، فرایند خشکشدن را تسریع میکنند. این روش در خطوط تولیدی که به سرعت بالاتر نیاز دارند، کاربردی است.
- خشککن UV یا UV-LED: برخی مرکبهای مخصوص با تابش نور UV تثبیت میشوند. این روش سرعت بالایی دارد، اما نیازمند استفاده از مرکب و تجهیزات سازگار است.
تنظیم نادرست دما یا زمان خشککردن میتواند باعث ترکخوردن، تغییر رنگ، کاهش چسبندگی یا آسیب به قطعات حساس به حرارت شود. به همین دلیل، بهتر است پیش از شروع تولید انبوه، نمونه چاپشده از نظر چسبندگی، مقاومت در برابر خراش و کیفیت ظاهری آزمایش شود.
جمعبندی
چاپ تامپو فرایندی دقیق است که عملکرد درست آن به هماهنگی چند جزء اصلی وابسته است: کلیشه باید طرح را بهدرستی نگه دارد، مرکب باید با جنس قطعه سازگار باشد، پد باید طرح را بدون تغییر منتقل کند و شرایط خشککردن و آمادهسازی سطح نیز باید متناسب با محصول انتخاب شوند. اگر هدف، تولید چاپی ماندگار و حرفهای روی قطعات صنعتی است، توجه به تجهیزات جانبی و تنظیمات فرایند بهاندازه انتخاب خود دستگاه اهمیت دارد.
منبع: ویراچاپ
